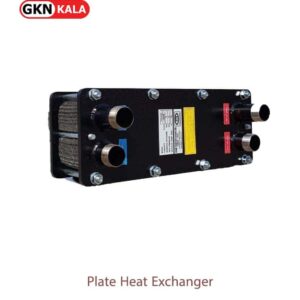

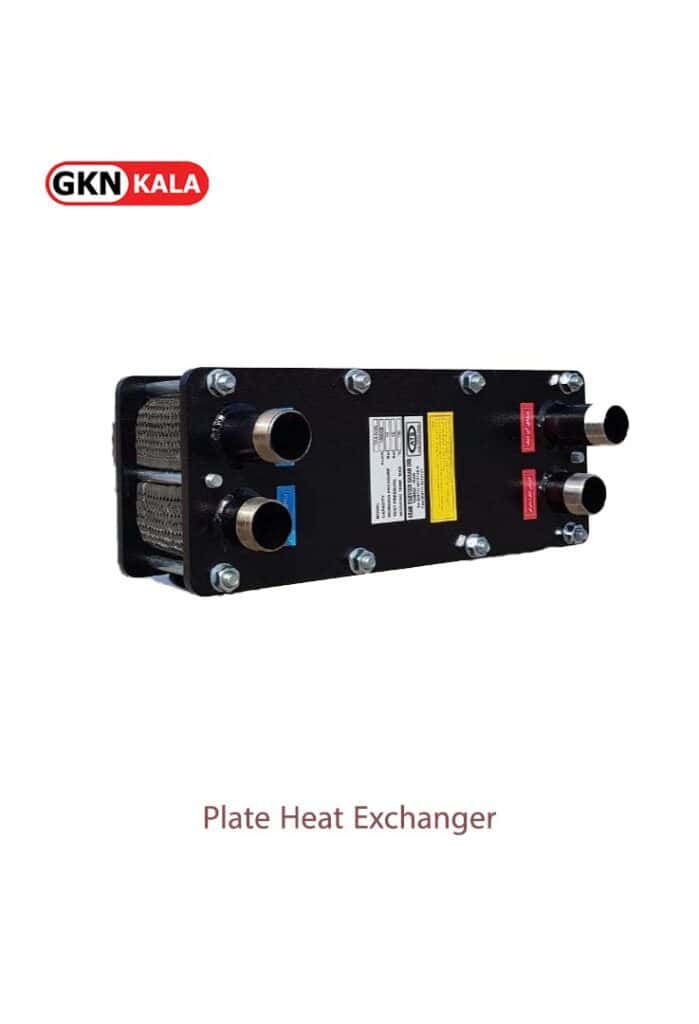

مبدل حرارتی صفحه‌ای آذرتهویه

Attributes
جنس صفحات: فولاد ضد زنگ
اندازه لوله ورودی: 1.1/4 اینچ
اندازه لوله خروجی: 1.1/4 اینچ

مبدل حرارتی صفحه‌ای سری TA4 بدلیل داشتن صفحات موج‌دار از جنس فولاد ضدزنگ AISI316 و AISI304 سرعت تغییردمای فوق‌العاده بالایی دارد.

گارانتی: 1 ساله
پاک کردن
- +

توضیحات

اطلاعات جامع مبدل حرارتی صفحه‌ای آذر تهویه سری TA4

مبدل حرارتی، یک سیستم برای انتقال‌حرارت بین دو یا بیش از دو سیال (مایع یا گاز) می‌باشد. یکی از جدیدترین انواع آن مبدل حرارتی صفحه‌ای است که از صفحات نازکی (صفحات موج‌داریا صاف) برای انتقال حرارت استفاده می‌کند. زمانی که از نسل جدید بودن یک محصول موتورخانه‌ای صحبت می‌کنیم، به‌طبع منظور افزایش راندمان حرارتی و کوچکترشدن ابعاد آن است. شرکت بزرگ تولیدکننده تجهیزات حرارتی و برودتی «آذرتهویه» با هدف جلب رضایت مشتریان و به‌روزبودن مبدل حرارتی سری TA4 را به بازار عرضه می‌کند. در ادامه بیشتر با این محصولات آشنا خواهیم شد.

معرفی مبدل حرارتی صفحه‌ای سری TA4

مبدل حرارتی صفحه‌ای سری TA4 دارای مدل‌های مختلف M20، M25، M30، M35، M40، M50 و M60 می‌باشد. این مبدل‌ها برحسب نیاز در ظرفیت‌های حرارتی مختلفی طراحی و در مراحل مختلفی در بخش تحقیق و توسعه  تحت آزمایش کنترل کیفیت قرار می‌گیرد.یکی از موارد آن این است که پس از مونتاژ بر روی این محصولات با فشار ۱۵ بار تست صورت می‌گیرد.

هر کدام از این محصولات دارای ظرفیت حرارتی مشخصی هستند، از اینرو مناسب برای تعداد واحدهای مسکونی معینی خواهند بود. در تمام این مدل‌ها قابلیت تغییر ظرفیت حرارتی با افزایش و یا کاهش صفحات وجود دارد. در جدول زیر مشخصات فنی جهت کاربرد در سیستم حرارت مرکزی به منظور تامین آب گرم مصرفی آورده شده است.



ملاحظات ظرفیت حرارتی (کیلووات) دبی (لیتر بر ساعت) مدل
مناسب برای ۶ واحد مسکونی معمولی ۱۳۰٫۵ ۲۵۰۰ TA4-M20
مناسب برای ۷ واحد مسکونی معمولی ۱۵۶٫۶ ۳۰۰۰ TA4-M25
مناسب برای ۹ واحد مسکونی معمولی ۱۸۲٫۷ ۳۵۰۰ TA4-M30
مناسب برای ۱۰ واحد مسکونی معمولی ۲۰۸٫۸ ۴۰۰۰ TA4-M35
مناسب برای ۱۲ واحد مسکونی معمولی ۲۳۲ ۵۰۰۰ TA4-M40
مناسب برای ۱۶ واحد مسکونی معمولی ۲۹۰ ۶۰۰۰ TA4-M50
مناسب برای ۲۰ واحد مسکونی معمولی ۳۵۰ ۷۰۰۰ TA4-M60

مشخصات مبدل حرارتی صفحه ای آذرتهویه سری TA4

مشخصات مبدل حرارتی صفحه ای آذرتهویه سری TA4

مزیت‌های مبدل حرارتی صفحه‌‌ای TA4

این سیستم از لحاظ ابعاد نسبت به دیگر مبدل های حرارتی (لوله‌ای) کوچکتر است. همین ویژگی باعث می‌شود که در واحدهای مسکونی یک دستگاه از این مبدل ها را بصورت جداگانه و مستقل نصب نمود. صفحات این مبدل‌ها از جنس فولاد ضد زنگ AISI316 و AISI304  می‌باشد، بنابراین این صفحات به علت وجود کروم در فولاد آن دارای مقاومت به خوردگی (زنگ زدن و در نهایت سوراخ شدن آن) فوق العاده‌ای است، همچنین این آلیاژ مقاومت حرارتی، ضریب انتقال حرارتی و استحکام بسیار بالایی دارد.

از مزیت‌های عمده این محصول مساحت سطح تبادل حرارت بالای آن است، بنابراین سیال بر روی صفحه پخش می‌شود و در مقیاس بالاتری تحت تبادل حرارت قرار می‌گیرد. این ویژگی باعث می‌شود تغییر دما با سرعت فوق‌العاده سریعی صورت بگیرد. این سری مبدل‌های حرارتی مقاومت به فشار بالایی دارند و هیچگونه نشتی صورت نمی گیرد، چرا که در لابلای صفحات از واشرهایی از جنس NBR & EPDM & FPM & CR و ELASTOSIL R401 واکر سیلیکون نسوز آلمانی استفاده شده است و این واشرها دارای ویژگی‌های انعطاف پذیری، سختی بالا، مقاومت به حرارت و آبگریزی عالی هستند.

صفحات مبدل بصورت موج‌دار هستند و نه صاف! این ویژگی چه تاثیری خواهد داشت؟ در جواب باید گفت که بدلیل ساختار موجی این صفحات، حرکت سیالات نامنظم می‌شود و همین حرکت نامنظم سرعت انتقال حرارت و تغییر دما را افزایش می دهد.

کاربرد محصولات

این سری مبدل‌های حرارتی بدلیل راندمان حرارتی و ابعاد کوچک در صنایع مختلفی همچون صنایع شیشه‌سازی، کاغذسازی، تهویه مطبوع، داروسازی، صنایع پتروشیمی و بطورخاص در سیستمهای حرارت مرکزی جهت تهیه آبگرم مورد استفاده قرار می‌گیرد.



مبدل حرارتی صفحه ای

نتیجه گیری

مبدل حرارتی صفحه‌ای سری TA4 بدلیل داشتن صفحات موج‌دار از جنس فولاد ضدزنگ AISI316 وAISI304 سرعت تغییردمای فوق‌العاده بالایی دارد. همچنین بدلیل داشتن واشرها در لابلای این صفحات کاربرد بسیاری سیستم های سرمایش و گرمایش منطقه ای به منظور ایجاد ارتباط بین ساختمان و شبکه، بازیابی حرارت و صنایع گوناگونی از جمله مواد غذایی دارد.

توضیحات تکمیلی

وزن نامعلوم
ابعاد نامعلوم
جنس صفحات

فولاد ضد زنگ

اندازه لوله ورودی

1.1/4 اینچ

اندازه لوله خروجی

1.1/4 اینچ
