فنر خم کن داخل لوله ایزوپایپ

خرید فنر خم کن داخل لوله ایزوپایپ؛ انتخاب بر اساس سایز لوله

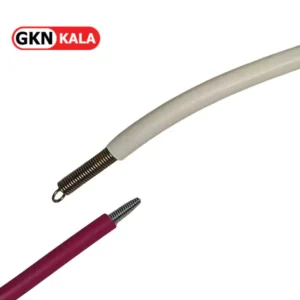

فنر خم کن داخل لوله ایزوپایپ برای پشتیبانی از دیواره داخلی لوله پنج‌لایه هنگام ایجاد خم به کار می‌رود. قرارگرفتن فنر هم‌سایز داخل لوله کمک می‌کند مقطع لوله در زمان خم‌کاری کنترل‌شده‌تر باقی بماند و احتمال تخت‌شدن یا ایجاد شکست تند کمتر شود. نتیجه نهایی به انتخاب سایز درست، شعاع خم مجاز لوله و روش اجرای نصاب وابسته است.

این محصول در سایزهای 16، 20، 25، 32 و 40 میلی‌متر تعریف شده است. پیش از افزودن به سبد، عدد درج‌شده روی لوله را بررسی کنید و فنری با همان سایز نامی انتخاب کنید؛ فنر کوچک‌تر پشتیبانی کافی ایجاد نمی‌کند و فنر بزرگ‌تر وارد لوله نمی‌شود.

خلاصه انتخاب: سایز فنر باید دقیقاً با سایز نامی لوله برابر باشد. این ابزار برای لوله پنج‌لایه سازگار و خم‌های مجاز سیستم استفاده می‌شود؛ برای لوله فلزی، لوله آسیب‌دیده یا خم با شعاع کمتر از حد مجاز مناسب نیست.

فنر خم کن داخل لوله چه کاربردی دارد؟

هنگام خم‌کردن لوله پنج‌لایه، فشار در سمت داخلی خم و کشش در سمت بیرونی ایجاد می‌شود. فنر داخل لوله با پشتیبانی از مقطع، اجرای خم نرم‌تر و یکنواخت‌تر را آسان می‌کند. استفاده صحیح از ابزار می‌تواند احتمال دوپهن‌شدن، تاخوردگی و آسیب ناشی از خم ناگهانی را کاهش دهد؛ بااین‌حال جایگزین رعایت دستورالعمل فنی لوله ایزوپایپ نیست.

فنر داخل لوله برای مسیرهایی مناسب‌تر است که دسترسی کافی برای واردکردن و سپس خارج‌کردن ابزار وجود دارد. اگر طول مسیر، محل خم یا شرایط اجرا اجازه ورود فنر به داخل لوله را نمی‌دهد، فنر خم کن روی لوله ایزوپایپ می‌تواند گزینه قابل بررسی باشد.

راهنمای انتخاب سایز فنر

هنگام خرید فنر خم کن داخل لوله ایزوپایپ، قاعده ساده است: سایز فنر = سایز نامی لوله. اگر عدد روی لوله خوانا نیست یا درباره نوع لوله اطمینان ندارید، پیش از خرید از مشاوره تخصصی GKN کالا کمک بگیرید.

تفاوت فنر داخل لوله و فنر روی لوله

هیچ‌یک از این دو ابزار مجوز ایجاد خم بسیار تند نیست. شعاع خم باید با مشخصات همان لوله و سیستم اتصال هماهنگ باشد. برای انتخاب ابزارهای هم‌خانواده می‌توانید صفحه ابزار نصب و لوازم تاسیسات را ببینید.

روش استفاده از فنر خم کن داخل لوله ایزوپایپ

1. سایز و نوع لوله را کنترل کنید و فنر دقیقاً هم‌سایز را بردارید.
2. لوله و فنر را از نظر له‌شدگی، زنگ‌زدگی، شکستگی یا آلودگی بررسی کنید.
3. فنر را به‌آرامی تا محدوده‌ای که قرار است خم شود داخل لوله هدایت کنید.
4. خم را تدریجی و بدون حرکت ناگهانی ایجاد کنید؛ از شعاع خم مجاز لوله کمتر نشوید.
5. در طول کار، سطح لوله را از نظر تخت‌شدن، سفیدشدگی یا ترک کنترل کنید.
6. پس از رسیدن به فرم موردنظر، فنر را بدون کشش و پیچش شدید خارج کنید.
7. پیش از نصب اتصال، مقطع و لبه لوله را بررسی و در صورت نیاز با برقو لوله ایزوپایپ هم‌سایز آماده کنید.

اگر فنر در مسیر گیر کرد، با نیروی زیاد آن را نکشید. ابتدا فشار خم را کم کنید و لوله را کمی به حالت بازتر برگردانید؛ سپس ابزار را به‌آرامی خارج کنید.

پیش از افزودن به سبد این موارد را بررسی کنید

• برند و نوع لوله: محصول برای استفاده در سیستم لوله پنج‌لایه سازگار انتخاب شود.
• سایز درج‌شده روی لوله: یکی از گزینه‌های 16، 20، 25، 32 یا 40 را آگاهانه انتخاب کنید.
• محل خم: امکان ورود فنر به داخل لوله و خارج‌کردن آن پس از خم‌کاری وجود داشته باشد.
• سلامت لوله: روی لوله ترک‌خورده، له‌شده یا دارای آسیب شدید کار نکنید؛ بخش معیوب باید حذف شود.
• موجودی و قیمت: قیمت و وضعیت موجودی هر سایز پس از انتخاب همان گزینه در کادر خرید نمایش داده می‌شود.

ابزارها و اقلام همراه پیشنهادی

• لوله پنج‌لایه ایزوپایپ هم‌سایز با فنر
• قیچی یا لوله‌بر مناسب برای برش گونیا
• برقو یا کالیبراتور هم‌سایز برای آماده‌سازی انتهای لوله پس از برش
• اتصال پرسی یا کوپلی سازگار با همان سیستم و سایز
• فنر روی لوله برای شرایطی که استفاده از فنر داخلی عملی نیست

محصولات برندمحور را می‌توانید در صفحه محصولات ایزوپایپ مقایسه کنید. اقلام مکمل باید بر اساس سایز واقعی لوله و روش اتصال انتخاب شوند؛ صرفاً مشابه‌بودن قطر ظاهری برای تأیید سازگاری کافی نیست.

خطاهای رایج در خم‌کاری لوله پنج‌لایه

• انتخاب فنر کوچک‌تر یا بزرگ‌تر از سایز نامی لوله
• ایجاد خم تند و ناگهانی یا کمتر از شعاع مجاز
• استفاده از فنر آسیب‌دیده یا آلوده
• خم‌کردن لوله سرد، خشک یا شکننده برخلاف دستورالعمل سازنده
• کشیدن شدید فنر هنگام خارج‌کردن
• نصب اتصال بدون کنترل مقطع، پخ و پلیسه انتهای لوله

پرسش‌های متداول

آیا فنر سایز 20 برای لوله سایز 16 قابل استفاده است؟

خیر. فنر باید دقیقاً با سایز نامی لوله برابر باشد. استفاده از سایز متفاوت، پشتیبانی مناسب از مقطع لوله را فراهم نمی‌کند.

آیا فنر خم کن داخل لوله ایزوپایپ برای لوله فلزی مناسب است؟

این صفحه برای فنر خم‌کن سیستم لوله پنج‌لایه ایزوپایپ تنظیم شده است. برای لوله فلزی یا سیستم‌های دیگر باید ابزار و دستورالعمل اختصاصی همان محصول بررسی شود.

آیا استفاده از فنر، خم بدون آسیب را تضمین می‌کند؟

خیر. فنر یک ابزار کمکی برای کنترل مقطع است. سلامت خم به سایز صحیح، شعاع مجاز، وضعیت لوله و روش اجرای کاربر بستگی دارد.

چه زمانی فنر روی لوله انتخاب بهتری است؟

وقتی دسترسی به داخل لوله محدود است یا بیرون‌آوردن فنر داخلی دشوار می‌شود، فنر روی لوله می‌تواند گزینه مناسب‌تری باشد؛ البته سایز و سازگاری آن نیز باید کنترل شود.

بعد از خم‌کاری چه کاری انجام شود؟

سطح و مقطع لوله را بررسی کنید. اگر انتهای لوله بریده شده است، آن را طبق دستورالعمل سیستم آماده کنید و پس از نصب اتصال، کنترل‌های اجرایی و آزمون فشار پروژه را انجام دهید.

برای خرید فنر خم کن داخل لوله ایزوپایپ، ابتدا سایز لوله را کنترل کنید و سپس قیمت و موجودی همان گزینه را ببینید.

آخرین بازبینی محتوایی: شهریور 1405. برای راهنمایی بیشتر، راهنمای خرید تخصصی را ببینید یا پیش از سفارش با کارشناس فنی مشورت کنید.
